Lưu trữ bằng pin Lithium dung lượng lớn của Vision

CIESS là hệ thống lưu trữ dung lượng rất lớn, được lắp trong nhà máy điện mặt trời và điện gió để tạo ra sản lượng điện ổn định, cải thiện tỷ lệ tiếp nhận của lưới điện, tận dụng tối đa năng lượng mới; Là một bộ phận quan trọng của lưới điện siêu nhỏ, có thể giải quyết vấn đề dân sinh và nâng cao chất lượng cung cấp điện cho các địa phương; Nó là một phần quan trọng của lưới điện thông minh.

Tính năng và Ưu điểm

• Pin LFP được chứng nhận UL, ổn định, bảo mật cao và tuổi thọ lâu bền;
• Hệ thống BMS được UL chứng nhận, có giám sát thời gian thực và mức độ kiểm soát kép; Công nghệ tương tự được sử dụng trong ắc quy UPS đã vượt qua hầu hết 10 nhà máy sản xuất UPS hàng đầu;
• Giải pháp hệ thống toàn diện, bao gồm hệ thống quản lý năng lượng, quản lý nhiệt và điều khiển hỏa hoạn, tất cả đều được lắp trong thùng chứa, dễ dàng vận chuyển và lắp đặt;

Sơ đồ toàn bộ hệ thống năng lượng

Sơ đồ hệ thống lưu trữ năng lượng 100kW/576kwh

Toàn bộ hệ thống được đặt trong 1 container

CBMS - Hệ thống quản lý tủ đựng ắc quy

Gồm các thiết bị bảo vệ, thiết bị đóng cắt, thiết bị dò dòng điện và điện áp… nó có nhiệm vụ giao tiếp với nhiều module ắc quy trong tủ và quản lý trạng thái sạc điện và xả trong tủ. Nó được đấu nối điện với PCS của người dùng, trao đổi dữ liệu và lệnh với PCS trong hệ thống quản lý cấp hai, và giao tiếp và trao đổi dữ liệu và lệnh với GBMS trong hệ thống quản lý cấp 3.

GBMS - Hệ thống quản lý nhóm ắc quy

Bao gồm máy tính công nghiệp và hệ thống giao tiếp tương ứng, có nhiệm vụ giao tiếp và trao đổi dữ liệu và lệnh với CBMS trong nội bộ. Trong hệ thống quản lý cấp 3, nó có nhiệm vụ trao đổi dữ liệu và lệnh với PCS của người dùng, đồng thời trao đổi dữ liệu và lệnh với hệ thống EMS của người dùng. Trong hệ thống quản lý 4 cấp, nó có nhiệm vụ trao đổi dữ liệu và lệnh với PCS của người dùng, đồng thời trao đổi dữ liệu và lệnh với hệ thống BBMS hoặc hệ thống BBMS cấp trên

Tính năng sản phẩm

• Hệ thống quản lý ắc quy cải tiến — Hệ thống quản lý pin tích hợp cao có thể thực hiện giám sát liên tục.
• Với chức năng tự kiểm tra và kiểm tra trạng thái chạy hoàn hảo và màn hình hiển thị HMI, thông tin chạy hệ thống sẽ hiển thị rõ ràngngay lập tức.
• Các chiến lược bảo vệ và điều khiển hệ thống hoàn chỉnh và đáng tin cậy, đảm bảo toàn diện sự an toàn của ắc quy và kéo dài tuổi thọ của các bộ
• Thiết kế mô-đun, có thể định cấu hình và có thể mở rộng - có thể quản lý song song tối đa 8 tủ đựng ắc quy.
• Nhiều giao diện giao tiếp — RS485, CAN, Ethernet, các giao diện đầu vào và đầu ra tiếp điểm khô.
• Giao thức giao tiếp rất linh hoạt --- giao thức giao tiếp cài đặt sẵn kết hợp với giao thức giao tiếp của công ty, cũng có thể được điều chỉnh cho phù hợp với PCS của các nhà sản xuất khác nhau tùy theo nhu cầu của khách hàng.
• Dung sai lớn --- Chip lưu trữ dung lượng lớn tích hợp có thể lưu trữ một lượng lớn dữ liệu vận hành chính và cũng có thể được cài đặt bằng thẻ SD để truy cập ngoại tuyến (tạm thời không được hỗ trợ, có thể thực hiện được thông qua nâng cấp phần mềm sau này)

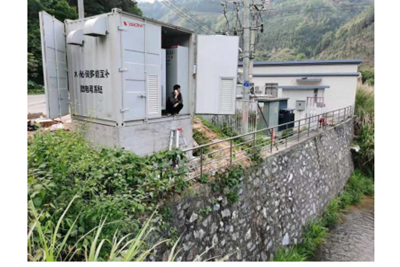

HÌNH ẢNH MỘT SỐ DỰ ÁN TIÊU BIỂU ĐÃ TRIỂN KHAI CHO HỆ THỐNG LƯU TRỮ DUNG LƯỢNG LỚN SOLAR FARM VÀ WIN POWER
